Kompakter 3D-Scanner für präzise Messtechnik

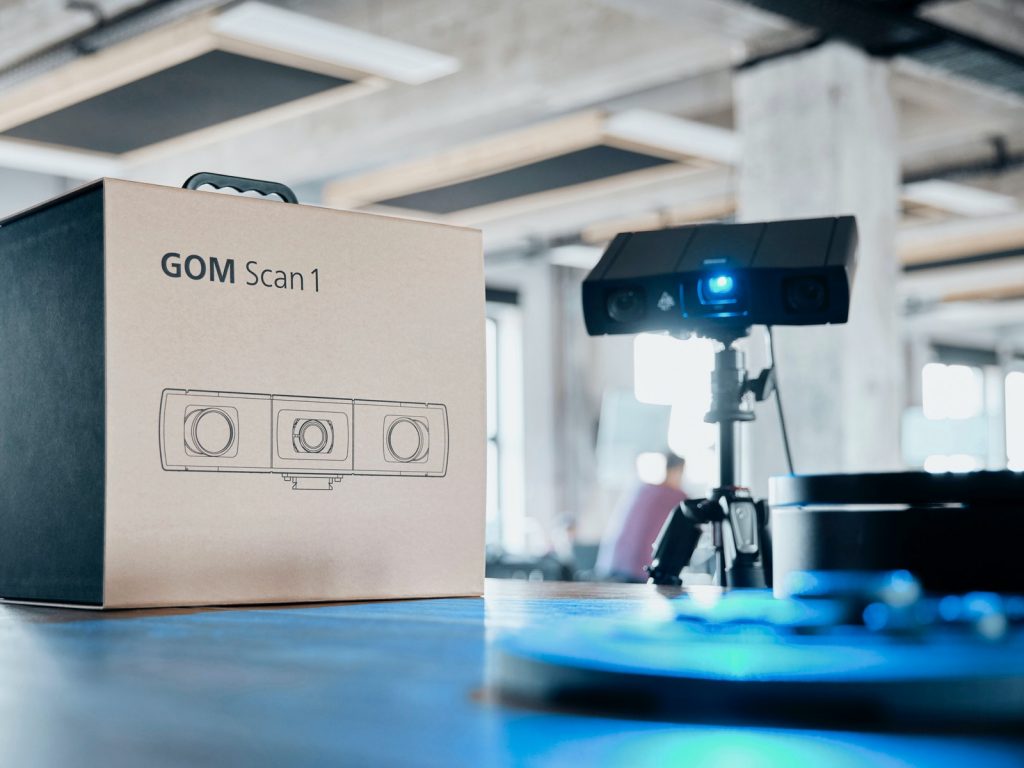

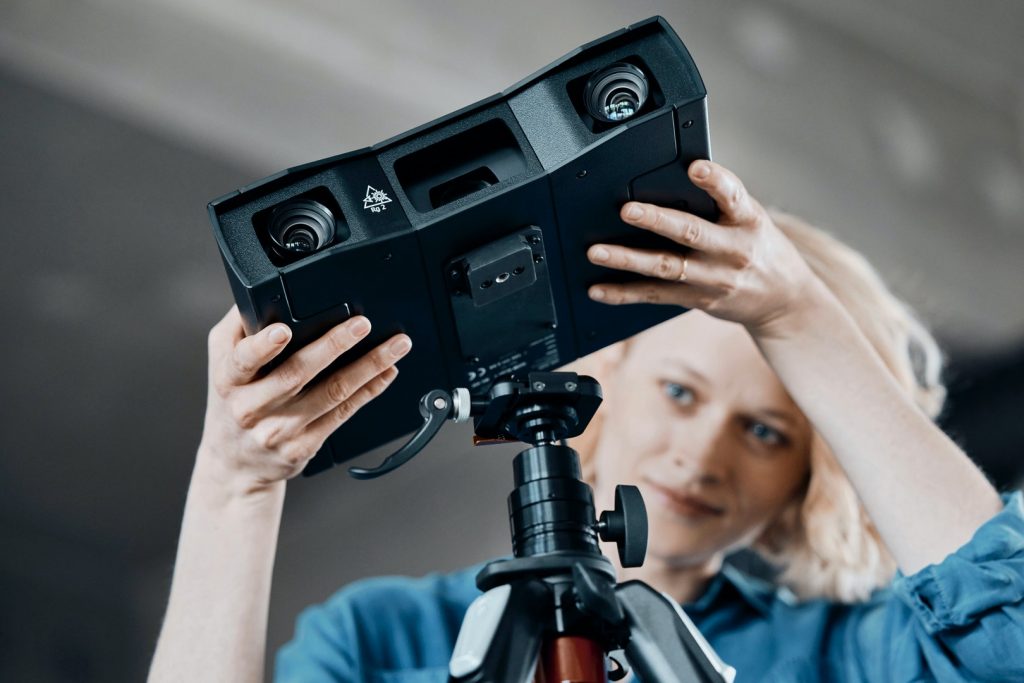

ZEISS GOM Scan 1
Der ZEISS GOM Scan 1 ist ein leistungsfähiger optischer 3D-Scanner, der hochpräzise Messdaten mit industrieller Qualität liefert. Das System kombiniert moderne Blue Light Technology und ein Stereo-Kamera-Prinzip, um schnell und detailreich komplette 3D-Oberflächen zu erfassen – selbst in engen oder produktionsnahen Einsatzbereichen. In Verbindung mit der ZEISS INSPECT Software erhalten Sie einen intuitiven Workflow für Inspektion, Reverse Engineering und 3D-Druck-Vorbereitung.
Präzision & Datenqualität
Blue Light Technology für exakte Messwerte
Durch schmalbandiges blaues Licht werden störende Umgebungslichter herausgefiltert – für präzise und detailreiche 3D-Daten.Stereo-Kamera-Prinzip für stabile Ergebnisse
Die dualen Kameras erfassen Oberflächen in hoher Auflösung und gleichen wechselnde Außenbedingungen automatisch aus.Hohe Punktdichte bei jedem Scan
Mit bis zu 6 Millionen Punkten pro Scan entstehen 3D-Netze mit hoher Auflösung und Detailtreue, die sich für Analyse und Produktion eignen.
Flexibilität & Einsatzmöglichkeiten
Drei Messvolumen zur Auswahl
Wählen Sie zwischen MV 100, MV 200 oder MV 400 je nach Bauteilgröße – für kleine bis mittelgroße Objekte.Kompakt, leicht & mobil
Das leichte System lässt sich einfach einsetzen, transportieren und auch in beengten Bereichen verwenden.Plug-and-play-Design
Einfache Inbetriebnahme und intuitive Bedienung machen den Einstieg leicht – ohne auf professionelle Ergebnisse zu verzichten.
Software & Effizienz
ZEISS INSPECT Software
Leistungsstarke Software für Scan-Aufnahme, Netzbearbeitung, Inspektion und Reporting in einem Tool.Intelligente Netzbearbeitung
Glätten, verfeinern oder Löcher schließen – für druckfertige oder analysierbare Meshes mit wenigen Klicks.Effiziente Workflows für viele Aufgaben
Unterstützt 3D-Druck-Vorbereitung, Reverse Engineering und Vergleich mit CAD-Modellen.
Qualitätssicherung & Inspektion
- Ist-Geometrien erfassen und bewerten
Sie messen Bauteile vollflächig und vergleichen sie direkt mit CAD-Daten – für sichere Qualitätsentscheidungen. - Vollständige Bauteilanalyse
Statt punktueller Messungen erhalten Sie komplette 3D-Oberflächen für Form-, Lage- und Vergleichsanalysen. - Inspektionsberichte und Dokumentation
Ergebnisse werden übersichtlich ausgewertet und für Prüfberichte aufbereitet.
Reverse Engineering & 3D-Druck
- Prototypen digitalisieren
Physische Teile werden präzise erfasst und als 3D-Modelle nutzbar gemacht. - Vorbereitung für additive Fertigung
Optimieren Sie Netze für 3D-Druck oder Modellfertigung direkt in der Software. - Reverse Engineering von Bauteilen
Erstellen Sie digitale Repräsentationen zur Konstruktion, Anpassung oder Archivierung.
Produktentwicklung & Forschung
- Design- und Entwicklungsprozesse unterstützen
Nutzen Sie präzise 3D-Daten für Simulationen, Konstruktion oder Iterationszyklen. - Schnelle Prototyp-Erstellungen
Beschleunigen Sie Ihre Iterationszyklen durch digitale Vorlagen. - Forschung & Lehre
Einsatz in Bildung, Forschung und technischen Projekten – von Konzept bis Validierung.
Digitalisierung & Archivierung
- Erfassung bestehender Bauteile und Werkzeuge
Sie digitalisieren physische Komponenten vollständig und schaffen eine verlässliche 3D-Datengrundlage – auch bei fehlenden CAD-Daten. - Dokumentation von Bestands- und Ersatzteilen
Gespeicherte 3D-Modelle erleichtern Nachfertigungen, Variantenvergleiche und langfristige Datenhaltung. - Nachvollziehbare Geometrien für spätere Analysen
Die erfassten Scandaten dienen als Referenz für zukünftige Qualitätsprüfungen oder Konstruktionsanpassungen.
| GOM Scan 1 (100) | GOM Scan 1 (200) | GOM Scan 1 (400) | |
|---|---|---|---|
| Lichtquelle | LED | LED | LED |
| Messpunkte pro Scan | 6 Mio. | 6 Mio. | 6 Mio. |
| Messbereich (mm²) | 100 x 65 | 200 x 125 | 400 x 250 |
| Arbeitsabstand | 400 mm | 450 mm | 500 mm |
| Gewicht | ca. 2.5 kg | ca. 2.5 kg | ca. 2.5 kg |
Möchten Sie noch mehr wissen oder den GOM Scan 1 im Rahmen einer kostenlosen Demo in Ihrem Unternehmen vor Ort erleben?
Sie möchten erleben, wie der ZEISS GOM Scan 1 Ihre Mess- und Entwicklungsprozesse beschleunigt
Kontaktieren Sie uns – wir beraten Sie individuell und praxisnah.
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr Informationen
Für welche Bauteile ist der GOM Scan 1 geeignet?
Er misst kleine bis mittelgroße Objekte mit hoher Detailauflösung und eignet sich besonders dort, wo Präzision und Geschwindigkeit gefragt sind.
Welche Software ist im System enthalten?
Die Messungen und Auswertungen erfolgen mit ZEISS INSPECT, einer etablierten Metrologie-Software. Die Software ist ausgesprochen intuitiv und benutzerfreundlich aufgebaut und verfügt über einen sehr großen Funktionsumfang.
Welche Messvolumen stehen zur Verfügung?
Der GOM Scan 1 ist in den Varianten MV 100, MV 200 und MV 400 erhältlich, passend zu verschiedenen Objektgrößen. Im Gegenstaz zum ATOS Q sind die Objektive jedoch fest verbaut und können nicht gewechselt werden.
Kann ich den Scanner mobil einsetzen?
Ja – durch sein kompaktes, leichtes Design eignet er sich auch für mobile Einsätze oder enge Arbeitsumgebungen.
Für welche Aufgaben eignet sich der Scanner?
Typische Anwendungen sind Qualitätssicherung, CAD-Vergleich, Reverse Engineering, 3D-Druck-Vorbereitung und Produktentwicklung.
