Industrielles Computertomografie-System für 3D-Inspektion
ZEISS METROTOM 1
Der ZEISS METROTOM 1 ist ein kompaktes, hochwertiges CT-Scanning-System, das hochpräzise 3D-Daten erzeugt – ohne Bauteilvorbereitung und voll zerstörungsfrei. Durch moderne Computertomografie-Technologie ermöglicht er die vollständige Erfassung sowohl externer als auch interner Strukturen von Bauteilen und legt verborgene Defekte offen. In Verbindung mit der leistungsfähigen ZEISS INSPECT Software werden Mess-, Analyse- und Inspektionsprozesse in der Qualitätssicherung deutlich effizienter und reproduzierbarer.
Präzision & Datenqualität
Hochpräzise CT-Messtechnik
Durch Computertomografie erhalten Sie 3D-Daten von außen und innen – ohne Teilzerstörung oder aufwendige Vorbereitung.Erkennung interner Defekte
Blicken Sie in das Innere Ihrer Bauteile, um Porositäten, Einschlüsse oder Wandstärken zuverlässig zu identifizieren.DAkkS-rückführbare Genauigkeit
Jedes System wird präzise kalibriert, um normgerechte, nachvollziehbare Messergebnisse zu gewährleisten.
Bedienkomfort & Effizienz
Keine Bauteilvorbereitung nötig
Bauteile können direkt eingescannt werden – das spart Zeit und reduziert Vorbereitungsaufwand.Gleichzeitige Mehrteilmessung
Nutzen Sie das Messvolumen optimal und reduzieren Sie Scanzeiten durch parallele Erfassung mehrerer Objekte.Intuitive Bedienung für Anwender
Auch weniger erfahrene Nutzer können durch einfache Prozesse und Assistenzfunktionen präzise Ergebnisse erzeugen.
Software & Integration
- ZEISS INSPECT Software
Vollintegrierte Softwareplattform für Datenerfassung, Volumenvisualisierung, Analyse und Inspektions-Reporting. - Automatisierte Parameter-Optimierung
Die Software bestimmt automatisch passende CT-Parameter wie Spannung oder Strahlungszeit – für schnelle, stabile Scan-Setups. - Umfassende Auswertungstools
Funktionen wie Soll-Ist-Vergleich, Trendanalyse oder Defektdiagnose unterstützen Ihre Qualitätsprozesse ganzheitlich.
Qualitätssicherung & Inspektion
- Zerstörungsfreie Prüfung interner Strukturen
Sie erkennen Defekte, Lunker, Risse oder Poren, die mit optischen oder taktilen Systemen nicht erkennbar wären. - CAD-Soll-Ist-Vergleich

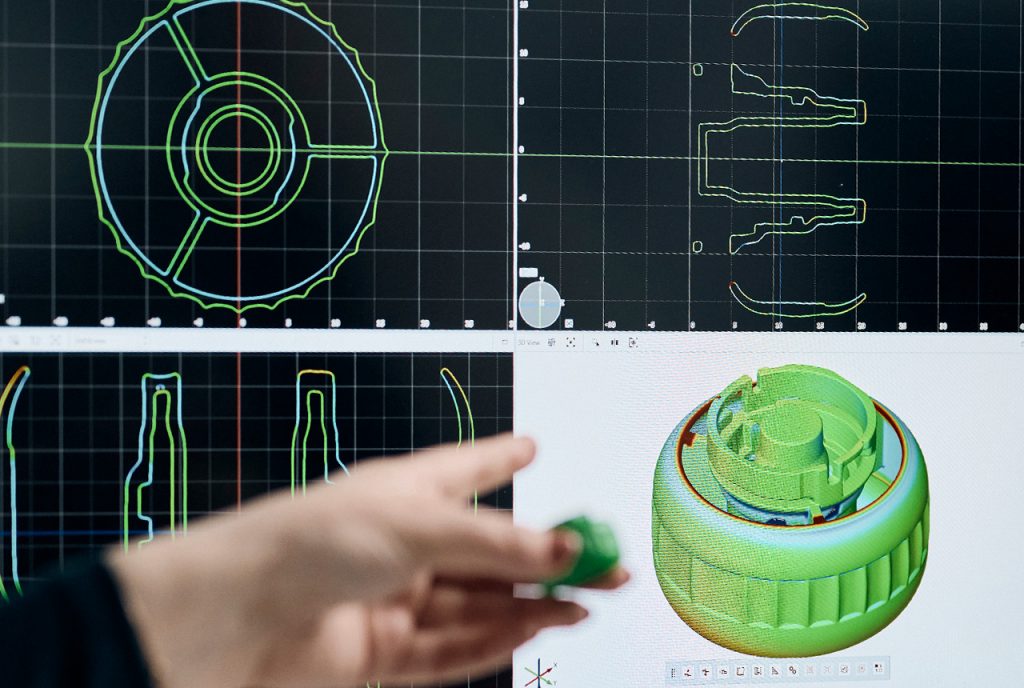

Der Vergleich zwischen gescannten CT-Volumen und 3D-Modell ermöglicht eine präzise Abweichungsanalyse. - Trend- und Prozessanalysen
Nutzen Sie CT-Daten für Langzeitbetrachtung, Serienanalysen und Prozessfähigkeitsbewertungen.
Bauteilanalyse & Defekterkennung
- Wandstärken- und Querschnittsprüfung
Ermitteln Sie kritische Dimensionen auch im Inneren von Bauteilen zuverlässig. - Komplexgeometrien vollständig erfassen
Selbst verschachtelte Formen sowie interne Hohlräume werden vollständig digitalisiert. - Ausschuss- und Fehlerdiagnose
CT-Basierte Analyse hilft, Fehlerursachen zu lokalisieren und Ausschuss gezielt zu reduzieren.
Reverse Engineering & Produktentwicklung
- Erstellung digitaler Volumenmodelle
Erfassen Sie reale Objekte inklusive innenliegender Strukturen als digitale Grundlage für Konstruktion und Optimierung. - Design-Validierung und Simulation
Nutzen Sie die CT-Daten zur Verifikation von Designannahmen oder Funktionsprüfungen im Entwicklungsprozess. - 3D-Daten für Funktionstests
CT-Ergebnisse können für virtuelle Prüfungen, FEA oder weitere Analysen genutzt werden.
Prozess- & Serienprüfung
- Effiziente Batch-Scans
Mehrere kleine Teile können gleichzeitig gescannt und ausgewertet werden – für hohe Durchsatzraten. - Schnelle In-Lab-Inspektionen
Durch kompaktes Design eignet sich das System für den Einsatz direkt im Messraum oder in Fertigungslinien. - Dokumentierte Prüfprozesse
Jeder Scan lässt sich detailliert dokumentieren und für Audit- oder Zertifizierungszwecke archivieren.
| Röntgenquelle | 160 kV |
| Röntgendetektor | 2,500 x 2,500 Pixel |
| Messvolumen | 165 x 140 mm |
| Abmessungen | 1750 mm (B) x 1820 mm (H) x 870 mm (T) |
| Gewicht | 2100 kg |
Möchten Sie noch mehr wissen oder den METROTOM 1 im Rahmen einer kostenlosen Demo erleben?
Kontaktieren Sie uns – wir beraten Sie individuell und praxisnah.
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr Informationen
Was macht der METROTOM 1 besonders?
Er liefert zerstörungsfreie 3D-CT-Daten und ermöglicht interne und externe Analysen ohne Teilvorbereitung.
Welche Software wird verwendet?
Die Mess- und Auswertesoftware ist ZEISS INSPECT, die umfassende Analyse- und Reporting-Funktionen bietet.
Kann ich mehrere Teile gleichzeitig scannen?
Ja – durch effiziente Nutzung des Messvolumens lassen sich mehrere Teile parallel erfassen und auswerten.
Welche Bauteile können gescannt werden?
Kleine bis mittelgroße Komponenten aus z. B. Kunststoff oder Leichtmetall eignen sich ideal für CT-Prüfungen.
Eignet sich der METROTOM 1 für Serien-Inspektionen?
Ja, durch schnelle Scan-Zyklen, Batch-Messmöglichkeiten und automatisierte Auswertung.
